Применение полимер-полиолов в поролонах

910
2 минуты на чтение
Содержание:

Поролоны или эластичные пенополиуретаны — мягкие полиуретановые пены, которые на 90 % состоят из воздуха. Мелкоячеистая структура обеспечивает упругость и гибкость, поэтому поролоны применяют при конструировании изделий в качестве антивибрационного или опорного материала. Эластичные пенополиуретаны используют для изготовления мягкой мебели, автомобильных сидений и упаковки хрупких товаров. Способность поглощать звуковые волны и впитывать воду позволяет применять поролон при изготовлении шумоизоляционных панелей и гигиенических принадлежностей.

Производители этих товаров с каждым годом усиливают требования к качеству, удобству, долговечности и безопасности поролонов. Повышать технико-эксплуатационные показатели позволяют специальные добавки, такие как полимер-полиольные композиции.

Полимер-полиольные композиции и свойства поролона

Полимер-полиолы — это однородные полимерные суспензии белого или бежевого цвета. Стабильность и эффективность конечного продукта определяют размеры и однородность частиц полимера, распределенных в среде полиэфира. При получении поролонов добавку вводят в компонент А в количестве 10–20 % по массе. За счет изменения отношения компонента А к полимер-полиолу можно управлять свойствами поролона: изменять порооткрывание и упругость пены, жесткость готового изделия. Благодаря этому удается добиться желаемых характеристик выпускаемой продукции.

ЛапСПри получении пенополиуретанов полимер-полиолы выступают в роли «каркаса», повышают жесткость, устойчивость при многократных деформациях и упругость образующегося материала. За счет этого повышается долговечность поролона, возрастают эксплуатационные характеристики, такие как прочность и эластичность, снижается количество дефектов поверхности.

Полимер-полиольные композиции давно используют при изготовлении поролона в России, Европейском союзе, США, Китае и других странах.

Компания АО «Химтраст» предлагает полимер-полиол «ЛапС 48-40».

Испытания поролона с содержанием «ЛапС 48-40»

ИспытанияВ таблице мы представили результаты испытаний эластичного пенополиуретана, полученного в закрытой форме. Добавка «ЛапС 48-40» повышает твердость при вдавливании до 74 %, напряжение сжатия при 40 %-ной деформации — до 76 %, при увеличении кажущейся плотности — до 12 %.

Физико-механические показатели увеличились не только в результате увеличения кажущейся плотности, но и в результате роста прочности межпузырьковых стенок пены за счет введения полимер-полиола.

Физико-механический показатель Содержание полимер-полиола «ЛапС 48-40» в компоненте А, % Метод испытания
0 5 10 15
Твердость при вдавливании H (режим В), кгс 238 247 275 415 ГОСТ 24616
Напряжение сжатия при 40 %-ной деформации, кПа 5,1 5,5 6,8 9,0 ГОСТ 26605
Кажущаяся плотность, кг/м3 40,2 44,0 44,6 45,2 ГОСТ 409

Кажущаяся плотность увеличилась из-за уменьшения количества вспенивателя в смеси после разбавления компонента А полимер-полиолом. Чтобы устранить увеличение кажущейся плотности, нужно скорректировать состав смеси.

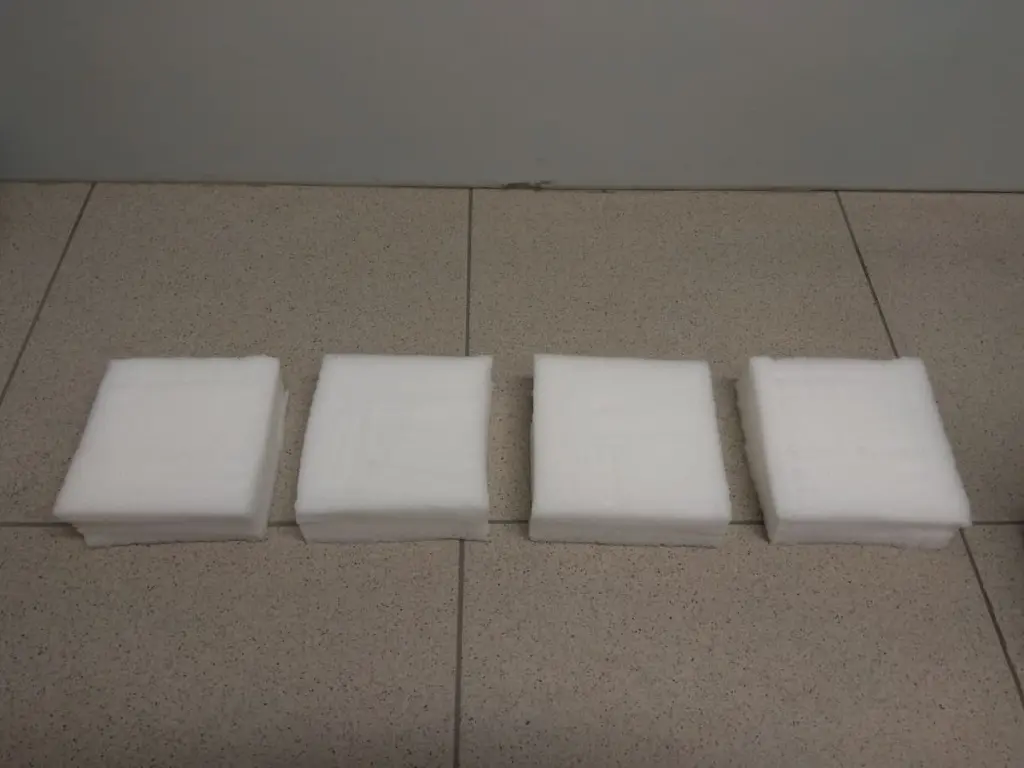

Ниже представлены образцы эластичного пенополиуретана 10×10×5 см для измерения напряжения сжатия при 40 %—ной деформации.

Поролон

0 % ЛапС 48-40 5 % ЛапС 48-40 10 % ЛапС 48-40 15 % ЛапС 48-40

Увеличение физико-механических характеристик поролона при повышении содержания полимер-полиола показывает, что «ЛапС 48-40» позволяет повысить эксплуатационные показатели и качество поролона, улучшить технологию получения.

«Лапс 48-40» доступен к продаже в интернет-магазине в таре 50, 200 и 1000 кг. Доставляем продукцию по России и СНГ.

Поделитесь в соцсетях

Комментарии

{{comment.name}}
{{comment.commentText}}
{{formatDate(comment.created_at)}}
Химтраст
Коменнтариев нет

Оставить комментарий

Нажимая кнопку «Отправить», я даю согласие на обработку персональных данных

Комментарий успешно отправлен
